长久以来，液晶显示（LCD）技术虽然在市场份额上占据统治地位，但消费者和厂商始终面临着一个"鱼与熊掌"难以兼得的困境：想要追求极致的色彩，往往需要付出极高的成本；而想要控制成本，画质往往又不尽如人意。OLED虽然色彩惊艳，但其高昂的制造成本、相对有限的尺寸以及潜在的烧屏风险，让它在普及之路上步履蹒跚。有没有一种方案，既能拥有媲美OLED的绚丽色彩，又能保持LCD固有的成本优势和超长寿命？

量子点液晶增强技术（QD-LCD），特别是与Mini-LED背光技术深度结合的方案，给出了完美的答案。这项技术就像是给传统的液晶电视"换上了超级外挂"，在不彻底推翻现有成熟架构的前提下，将显示画质推向了新的巅峰。

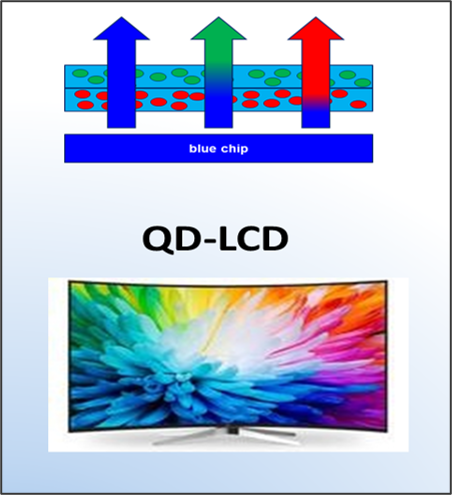

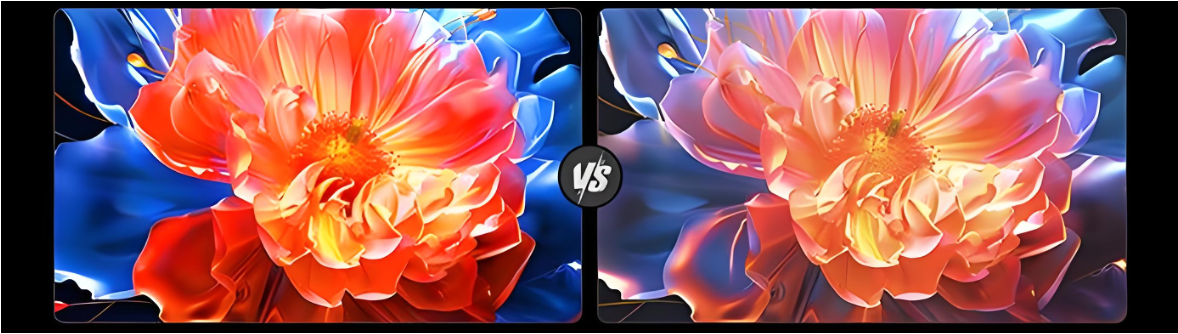

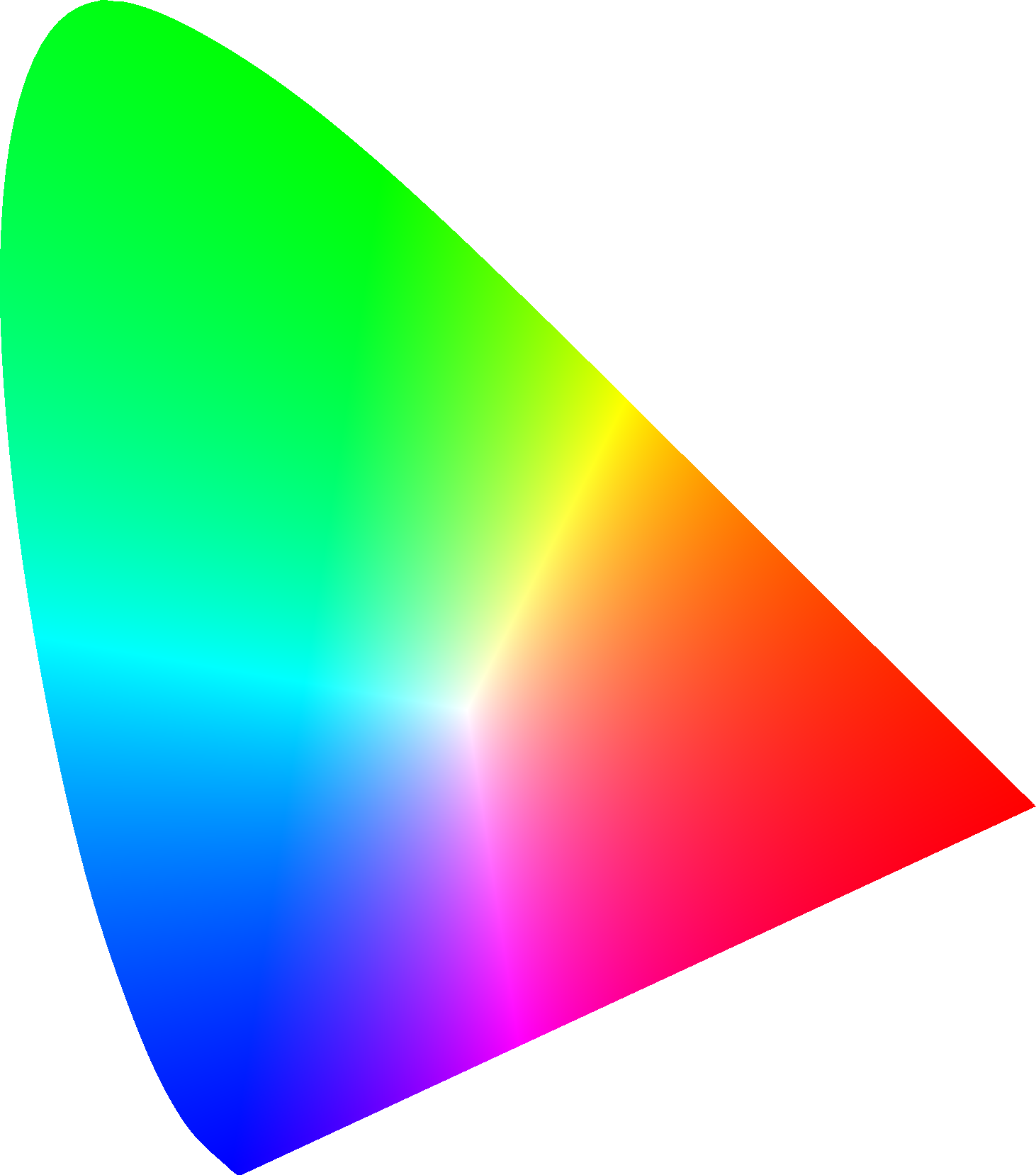

它的核心秘密在于量子点材料独特的"色彩炼金术"。传统的LCD电视通常采用蓝光LED混合黄色荧光粉来产生白光，这种方式的先天缺陷在于光谱不够纯净，尤其是红光部分往往发飘、偏色，导致最终画面的色域受限。而在量子点增强方案中，工程师使用高纯度的蓝光Mini-LED作为背光源，直接照射在一层掺杂了红、绿量子点的光学膜上。凭借量子点极其狭窄的半峰宽特性，它能将吸收的高能蓝光，极其精准地转化为极其纯净、饱和的红光和绿光。蓝光、绿光、红光三原色完美汇聚，瞬间激发出宽广得多的色域空间。

当量子点技术与Mini-LED背光联手时，更是产生了奇妙的化学反应。Mini-LED将背光灯珠做得极小，使得同样尺寸的电视里能塞进成千上万颗灯珠，从而实现数千个独立控光分区。这意味着，在显示星空等暗场画面时，该黑的能彻底变黑；而在显示阳光等亮场画面时，配合量子点转化出的高亮度光线，峰值亮度可以轻松突破数千尼特。结合量子点带来的100% BT.2020超高色域，屏幕不仅能呈现出深邃的黑色，还能展现出以前只有在IMAX影院才能看到的绚丽色彩。

量子点液晶增强产品，代表了显示产业在"后OLED时代"的一次精彩反击。它没有盲目追求激进的显示架构颠覆，而是巧妙地利用了纳米材料的光谱调控能力，对成熟技术进行了降维打击。随着Mini-LED制程的进一步微缩和量子点材料成本的持续下降，这项技术必将加速渗透至电竞显示器、专业绘图屏乃至车载大屏等更广阔的领域，成为全球高端显示产业名副其实的"黄金性价比"解决方案。

✦ 下一站：笔记本电脑

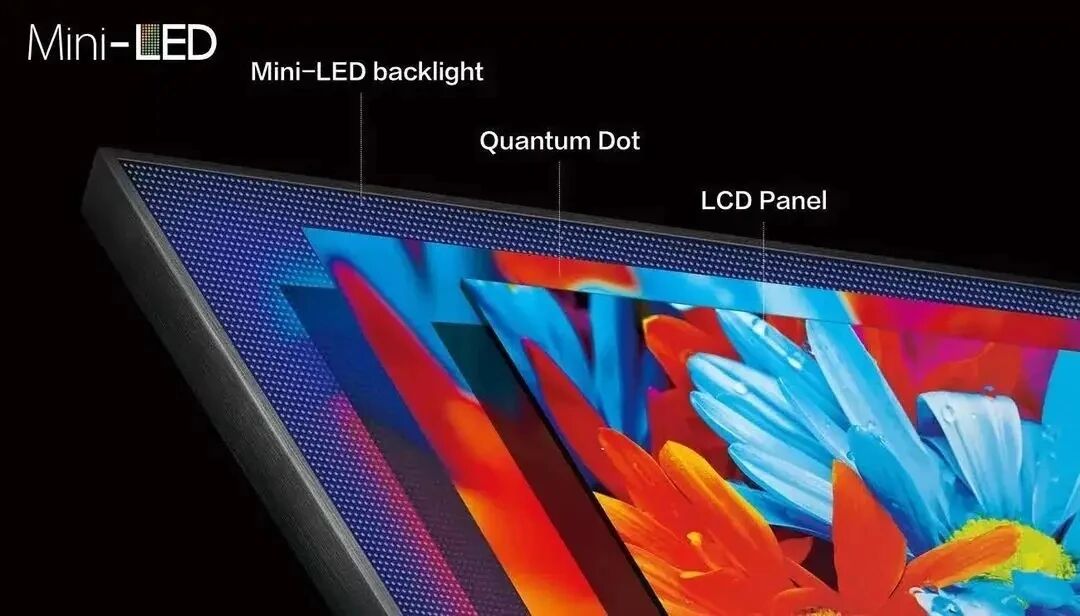

如果说QD-LCD在大屏电视领域的成功证明了这项技术的价值，那么在笔记本电脑这一移动办公场景中，量子点材料正在打开另一扇充满想象力的门。苹果在2024年发布的全新M4 MacBook Pro上，正式将QD-Mini-LED屏幕引入专业级笔记本电脑产品线，让创作者和工程师在差旅途中也能享受到堪比桌面专业显示器的色彩准确度。这不仅是苹果的一次产品升级，更像是一个响亮的行业信号：高端笔记本的下一个差异化战场，必然是色彩。可以预见，随着量子点材料成本的进一步下行，QD-Mini-LED屏幕将从旗舰机型加速渗透至更多主流笔电产品，重新定义移动计算的视觉体验。

✦ 下一站：车载显示屏

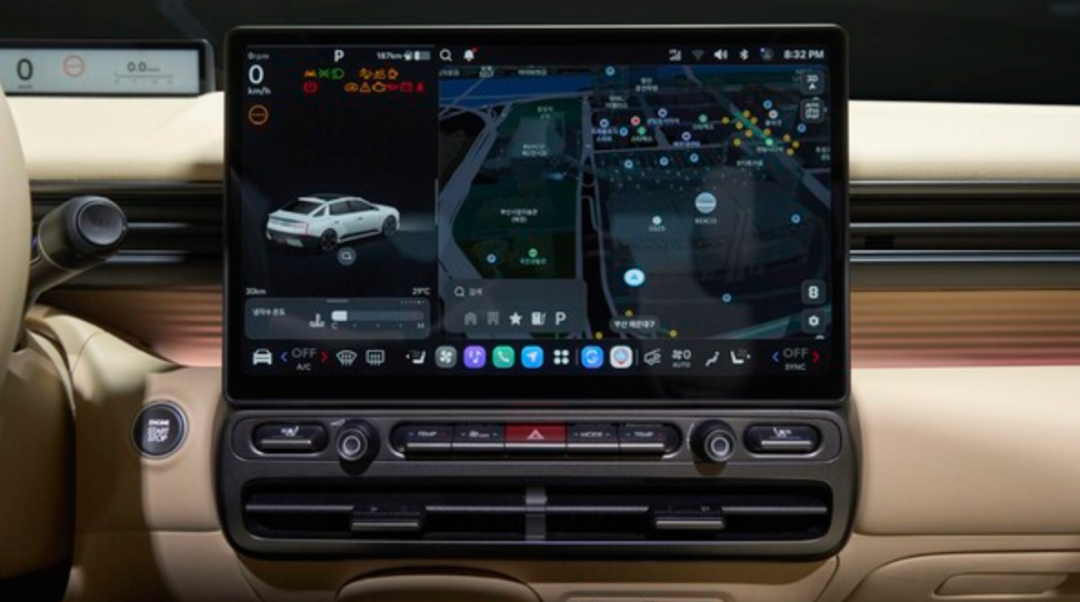

量子点技术的下一波大规模应用，将在汽车座舱里拉开帷幕。现代汽车全新一代伊兰特搭载的14.6英寸量子点Mini-LED中控显示屏，标志着量子点显示已经正式"驶入"车载电子领域。相比传统车载LCD，量子点车载屏能在更宽的色域、更高的峰值亮度、更长的使用寿命这三个维度上同时实现显著提升：阳光下画面依然明亮清晰，长时间使用后色彩依然稳定如新，让导航、娱乐、驾驶信息等关键内容在任何光照条件下都呈现得纤毫毕现。随着智能座舱概念的普及和中控屏尺寸的不断增大，量子点材料将成为新一代智能汽车的"标配"，打开一个年出货量数千万片、且对可靠性要求远高于消费电子的巨大市场。

在高端显示技术的竞技场上，Micro-LED和OLED如同两座风光无限的高峰，代表着极致的画质与未来的方向。然而，通往顶峰的道路却布满荆棘：一边是Micro-LED面临的"巨量转移"难题，另一边是OLED难以攻克的"蒸镀成本"壁垒。如何让这些顶尖技术走出实验室，实现大屏普及与中小尺寸渗透？量子点光刻技术的出现，提供了一把精巧的钥匙，以"四两拨千斤"的方式，化解了困扰行业多年的量产死结。

✦ Micro-LED：用量子点"偷懒"，破解百万级转移的困局

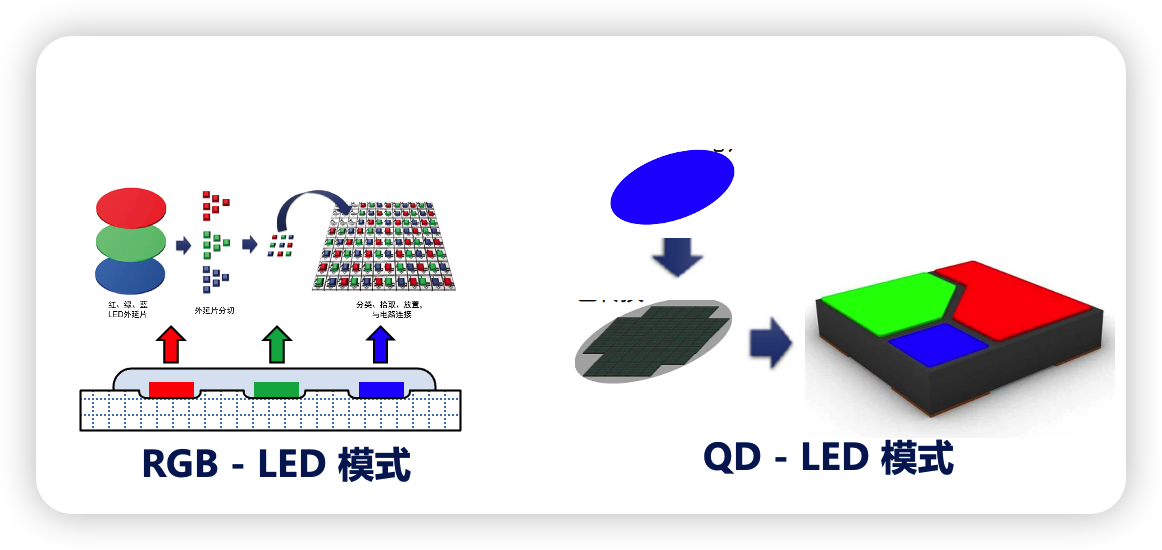

Micro-LED被誉为"终极显示技术"，拥有自发光、高亮度、长寿命的绝对优势。但传统方案（RGB-LED模式）存在一个致命痛点：要实现全彩画面，必须在基板上进行三次独立的巨量转移，分别把数百万颗红色、绿色、蓝色微米级芯片精准放置到位。这不仅工艺极其繁琐，而且良率极低，成本更是高得离谱，堪称"带着镣铐跳舞"。

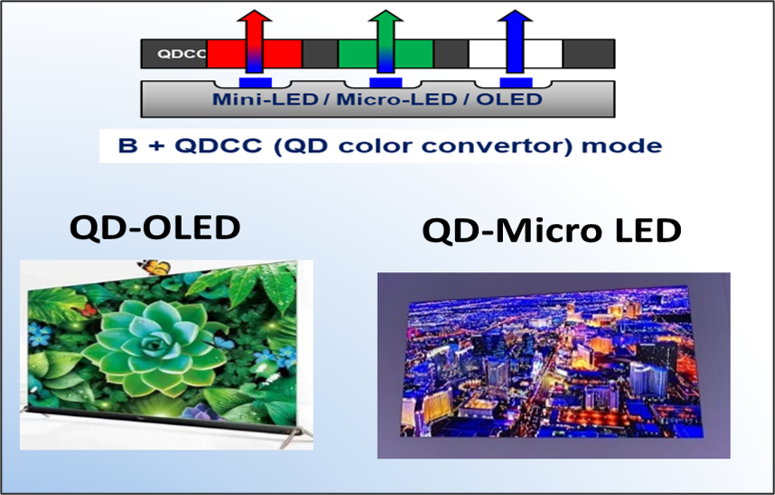

量子点光刻技术在此处施展了"魔法"——它催生了创新的QD-LED模式。科学家发现，与其费力去拼接三色芯片，不如只转移一种颜色（通常是技术最成熟、效率最高的蓝光），然后在旁边通过光刻技术"画"上一层量子点光刻胶（QDCC）。当蓝光LED芯片发出光线时，下方的红光和绿光量子点瞬间将蓝光转化为纯净的红光和绿光。原本需要三次艰难搬运的工序，被简化成了一次转移加一次光刻打印。

✦ OLED：告别"金属掩膜版"，打破尺寸与成本的枷锁

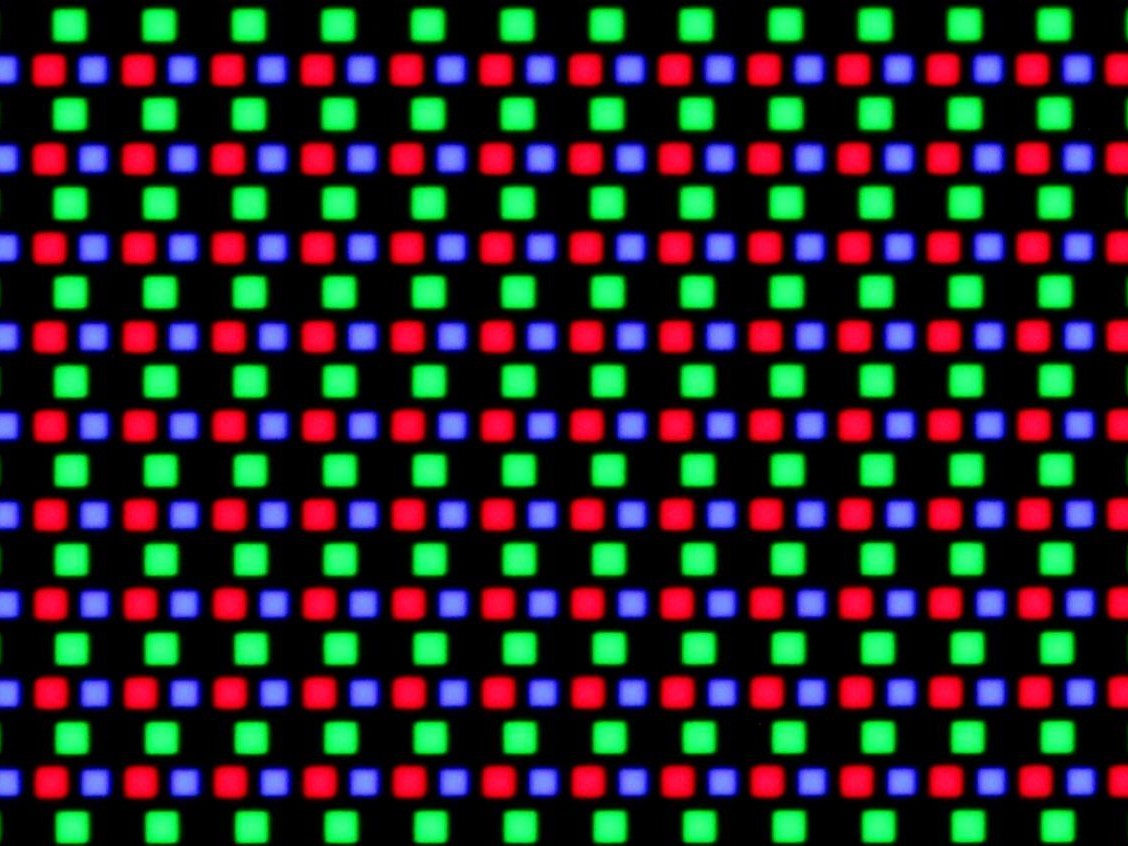

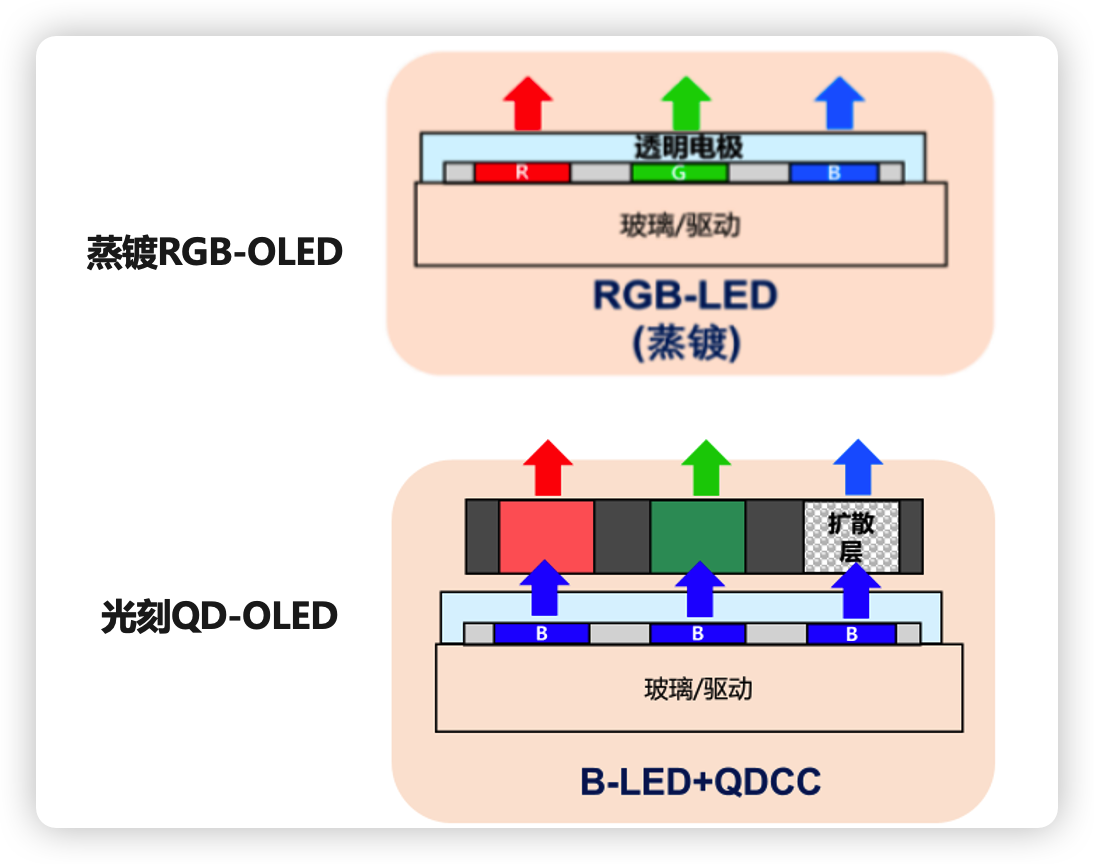

视线转向OLED领域，虽然自发光特性让它拥有完美的黑色和无限对比度，但传统的RGB-OLED面板制造却严重依赖一种叫做"精密金属掩膜版（FMM）"的核心耗材。在生产大尺寸面板时，金属掩膜版受热膨胀、重力拉伸，极易导致像素对位发生偏差。量子点光刻技术推动了QD-OLED路线的崛起，它采用"蓝光OLED+量子点色转换"的方案，直接去除了那条昂贵且易变形的金属掩膜版。

当我们畅想未来的智能眼镜时，脑海中往往会浮现出电影里那种轻薄如纸、却能投射出高清大屏的场景。然而，要让这个科幻梦想照进现实，我们首先要攻克一道名为"光"的物理极限——在拇指大小的芯片上，既要爆发出堪比探照灯的超高亮度以抵抗外界强光，又要精细到微米级的超高分辨率，还要呈现出绚丽的色彩。传统的显示技术在这里纷纷碰壁，而量子点微显示技术（Micro-QLED），正是那个手持"破局之钥"的破局者。

✦ AR显示的"不可能三角"

AR（增强现实）眼镜直接将图像投射到人眼视网膜上，相当于随身带着一块巨幕。这对微显示芯片提出了三个堪称"变态"的硬指标，每一项都在挑战物理极限：

① 超高亮度：要理解亮度需求，首先得看懂AR眼镜的光路。最简单的Birdbath方案光效约15%，意味着1万尼特的屏幕入眼仅剩1500尼特；如果使用更轻薄但效率极低的衍射光波导——目前主流产品光效仅0.1%～2%——要在户外阳光下看清画面（需要约1200尼特入眼亮度），光源亮度必须达到数十万甚至上百万尼特。这相当于把一枚探照灯塞进一颗绿豆大小的芯片里。

② 超高分辨：人眼在20/20视力下的角分辨率约为60 PPD（Pixels Per Degree），低于此值就会出现"纱窗效应"——即能看清像素网格。要达到60 PPD以上的"视网膜级"体验，1英寸左右的微显示屏需要做到3000 PPI以上。而目前主流VR设备仅25 PPD（如Meta Quest 3），离理想水平仍有巨大差距。

③ 全彩化：这可能是最棘手的一关。传统方案需要将红、绿、蓝三色Micro-LED芯片精确拼接——但红色Micro-LED（AlGaInP材料）在微缩到10微米以下时，外量子效率会从40%暴跌到不足10%，且三色芯片的驱动电压、老化特性各不相同，使得均匀的全彩显示极难实现。

✦ 四大技术路线：各有千秋，各有所短

目前AR/VR微显示领域形成了四条主要技术路线，它们在亮度、对比度、成本和量产成熟度上各有优劣：

技术方案	亮度	对比度	分辨率	全彩成熟度	成本	代表产品
LCoS 反射式液晶+LED背光	~10K nits	~1000:1	1080P+	✅ 成熟	低	HoloLens 2 Magic Leap 2
Micro-OLED 有机自发光+硅基背板	3K~15K nits	∞（纯黑）	~3400 PPI	✅ 成熟	中高	Apple Vision Pro PS VR2
Micro-LED 无机LED+巨量转移/合光	100K~2M nits	∞（纯黑）	~6350 PPI	⚠️ 部分量产 （RGB合光方案）	极高	雷鸟X3 Pro Meta Orion原型
Micro-QLED（致晶方案） 蓝光QLED电致发光+QDCC	>10K nits 潜力巨大	∞（纯黑）	~6350 PPI（单色） 1184 PPI（全彩）	🔬 研发/中试	低（溶液加工）	钟海政团队 （致晶科技）

从表中可以清晰看到各方案的"性格"：LCoS便宜但对比度差，"永远关不掉的灰底"在暗场景中尤为明显；Micro-OLED画质最好，是当前VR/MR的首选，但亮度和寿命受有机材料限制；Micro-LED亮度无敌，但全彩化的巨量转移和红光效率问题导致成本居高不下——Meta Orin原型机的Micro-LED方案成本高达1万美元，最终量产产品不得不改用LCoS。

✦ 市场风向：谁在用哪种方案？

不同产品定位选择了不同的技术路线：

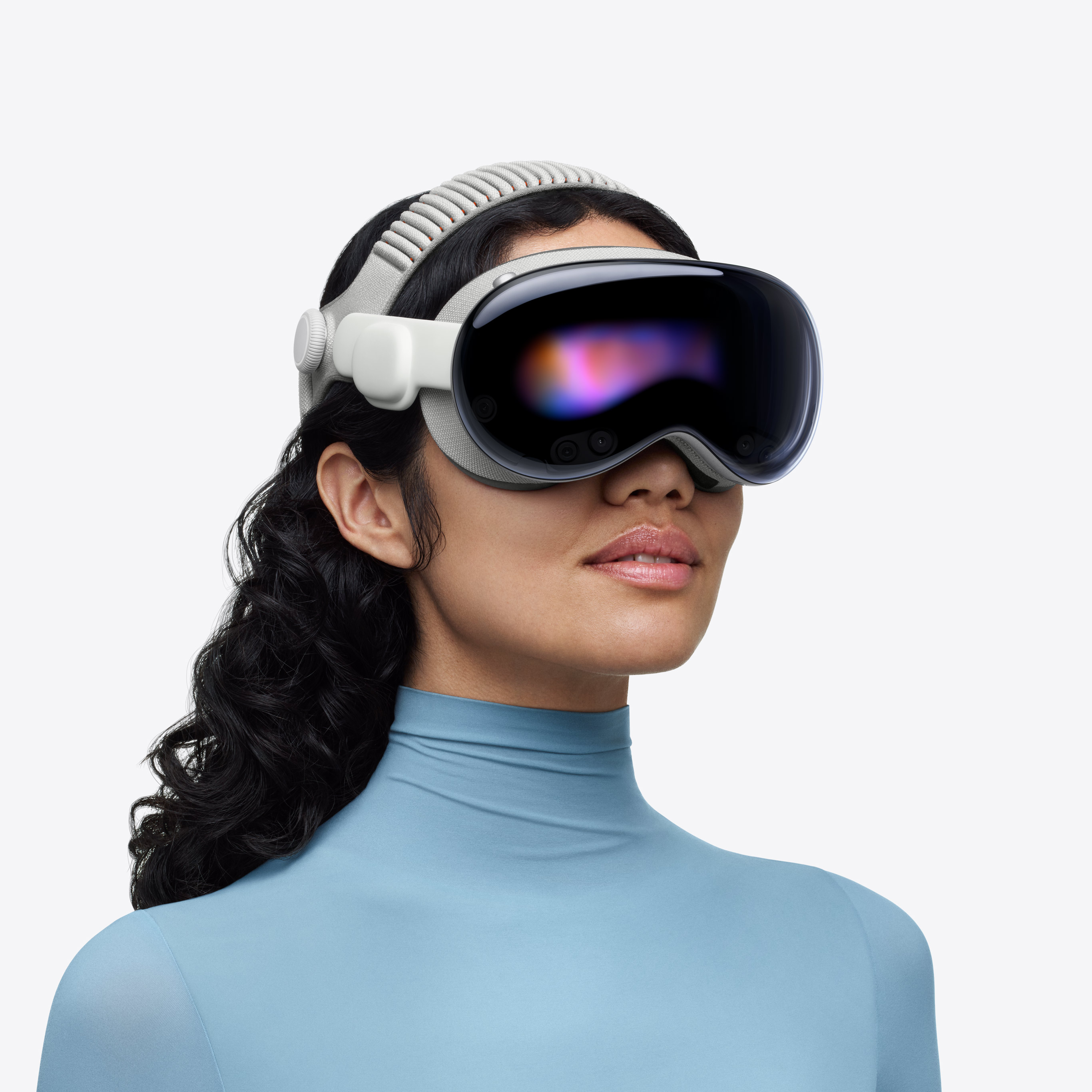

Apple Vision Pro（2024-2025）：搭载两块Sony 1.42英寸Micro-OLED显示屏，单眼分辨率3660×3220（3386 PPI），亮度约6000 nits，配合3P Pancake光学模组，入眼亮度超1000 nits，PPD达35+。两片屏幕成本约600美元，是整机最贵的单一组件。其画质至今仍是消费级VR的标杆，但重量和价格也令普通消费者望而却步。

Meta Quest 3（2023）：采用两块2.48英寸Fast-LCD屏幕，单眼2064×2208分辨率（1218 PPI，25 PPD），120Hz刷新率，起售价仅499美元。LCD方案牺牲了对比度和色彩，但换来了极高的性价比和产能保障，使其成为目前最畅销的VR设备。

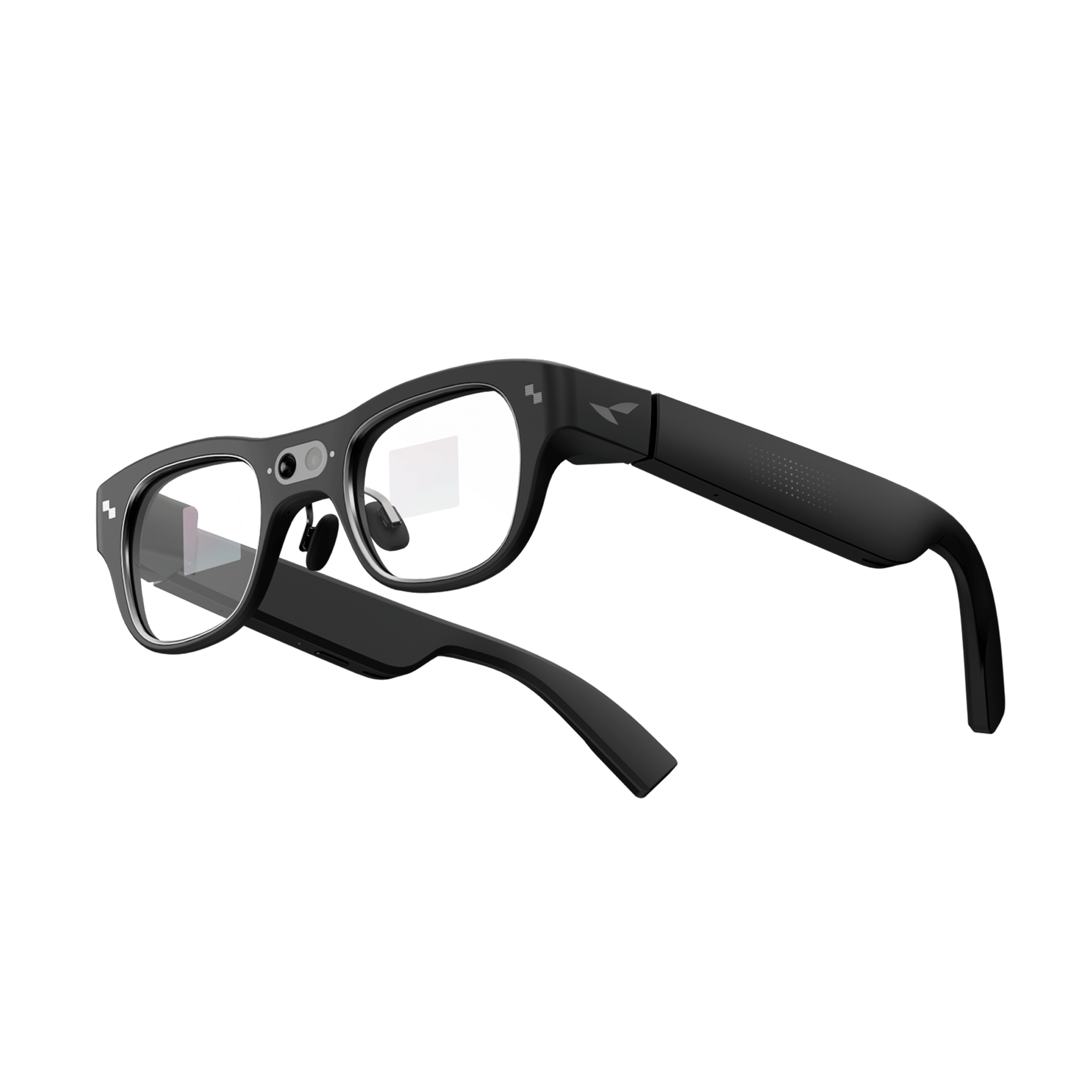

雷鸟X3 Pro（2025）：全球首款可量产的双目全彩Micro-LED AR眼镜。搭载JBD提供的RGB合光Micro-LED光引擎（体积仅0.36cc），峰值亮度6000 nits，对比度20万:1，配合自研表面浮雕光栅光波导，整机仅76克。售价约8999元——Micro-LED方案的成本之高可见一斑。

✦ 量子点色转换：一石二鸟的"滤镜"方案

前述的RGB三色合光Micro-LED方案虽然已小规模量产，但三块微小芯片的精密拼接、合光棱镜的复杂装配，使得光机体积和成本都难以进一步压缩。于是，一个更聪明的思路应运而生——量子点色转换（QDCC）。

其核心逻辑很简单：既然绿色和红色LED在微缩后效率骤降，何不只用一种最高效的蓝光LED作为"光源引擎"，再用量子点材料把一部分蓝光"转化"成绿光和红光？这就是QDCC方案的巧妙之处——蓝光发光 + 量子点分光。

然而，QDCC方案内部存在两条截然不同的技术路径，经常被混为一谈：

路径A：蓝光Micro-LED + QDCC。蓝光来源于GaN基Micro-LED芯片，需要通过巨量转移或晶圆键合将LED阵列与CMOS背板集成。这是目前镭昱光电（Raysolve）、赛富乐斯（Saphlux）等公司采用的技术路线。优势是蓝光亮度极高（百万尼特级），劣势是Micro-LED的巨量转移和键合工艺仍然昂贵复杂。

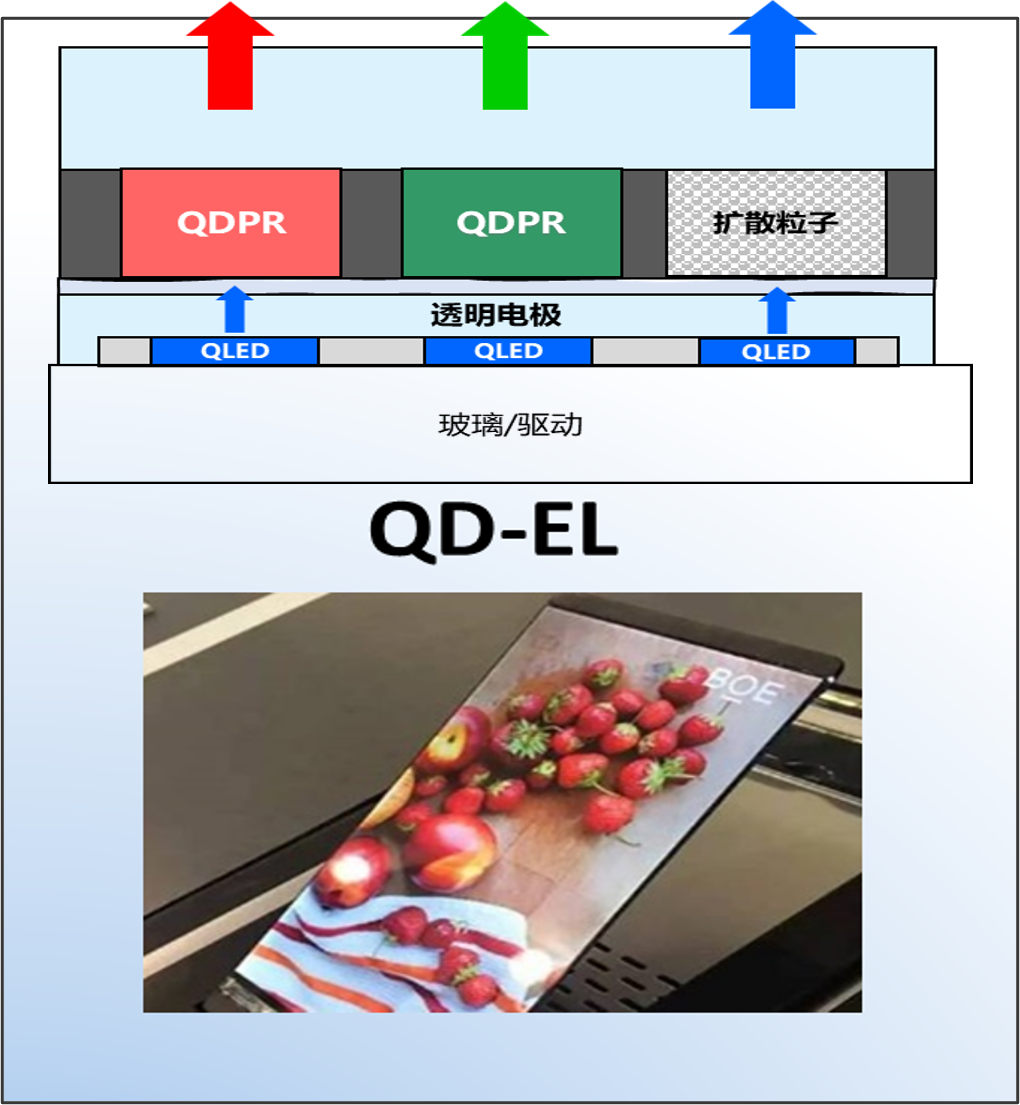

路径B：蓝光QLED电致发光 + QDCC（致晶方案）。蓝光直接来源于QLED（量子点发光二极管）器件——它不是用GaN外延片"切"出来的LED芯片，而是像印芯片一样，用溶液法+光刻工艺在硅基背板上直接"长"出来的发光像素。这是致晶科技与北京理工大学钟海政教授团队正在攻关的前沿路线。

✦ 致晶的蓝光QLED：像"印芯片"一样造屏幕

路径B的核心魅力在于，它彻底绕开了Micro-LED最头疼的巨量转移环节。钟海政教授团队开发了"光刻模板辅助法"（Photolithography Template Assisted processing），在硅基背板上直接制备蓝光Micro-QLED阵列：

像素尺寸：最小可达2μm×2μm（约头发丝直径的1/30），单色分辨率高达6350 PPI，创下QLED微显示领域的最高纪录。

蓝色像素性能：外量子效率达7.8%，最大亮度接近40,000 nits。

全彩化成果：在蓝光QLED阵列上覆盖红、绿量子点光转换层（QDCC），成功制备出1184 PPI的全彩Micro-QLED微显示样机，色域覆盖NTSC标准的95.8%。

与路径A（蓝光Micro-LED+QDCC）相比，致晶的路径B在三个维度上具有本质优势：工艺简化——溶液旋涂+标准光刻工艺，无需巨量转移，兼容现有半导体产线；成本优势——QLED材料的溶液加工特性使其制造成本远低于Micro-LED的晶圆键合流程；分辨率潜力——光刻工艺的分辨率仅取决于光刻机精度，理论上可轻松突破万级PPI。

在数字时代，我们的双眼和肌肤正承受着前所未有的压力。你有没有想过，每天陪伴我们最久的手机、电脑屏幕，除了带来蓝光焦虑，其实也能成为健康的守护者？

这并非天方夜谭。基于荣获2023年诺贝尔化学奖灵感的量子点技术，一种创新的"红光护眼科技"正在悄然改变我们与屏幕的相处方式。它不再是被动地过滤伤害，而是主动地给予滋养。

✦ 不止是护眼，更是"光疗"

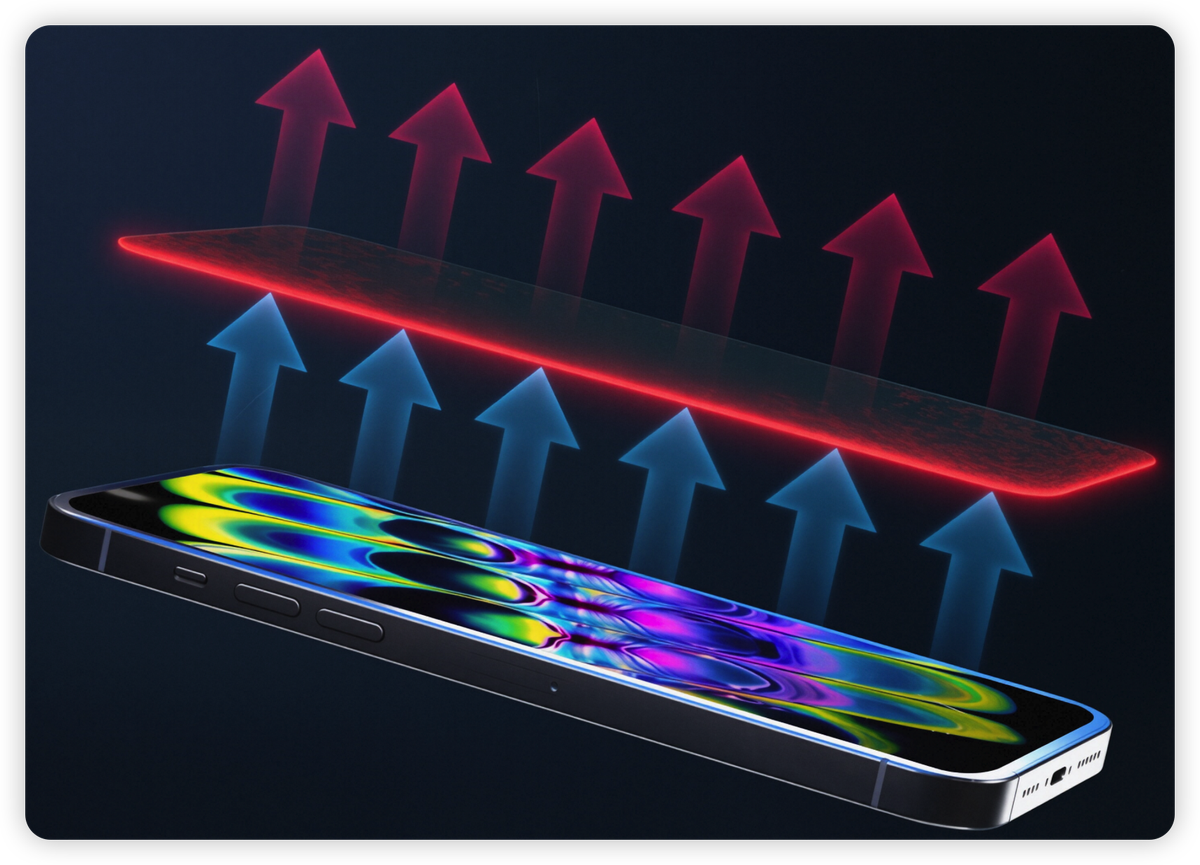

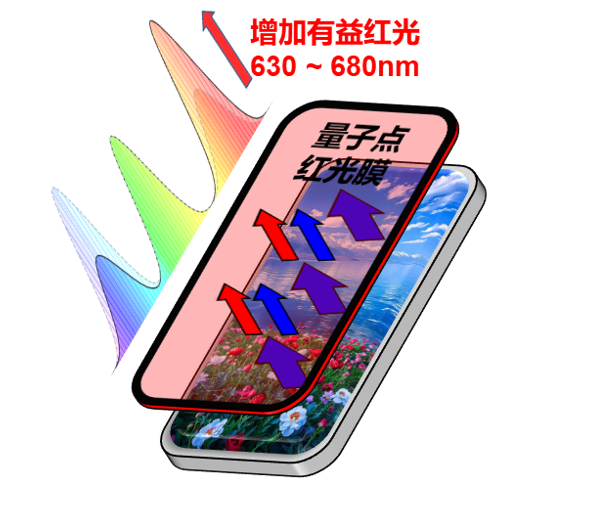

传统的护眼思路往往是做减法——防蓝光、降低亮度。而红光科技做的是加法。它的核心在于利用量子点材料，巧妙地将屏幕发出的部分高能蓝光，转化为波长在630~680nm的纯净有益红光。

这种特定波长的红光，就像给眼睛和皮肤做了一次深层SPA。

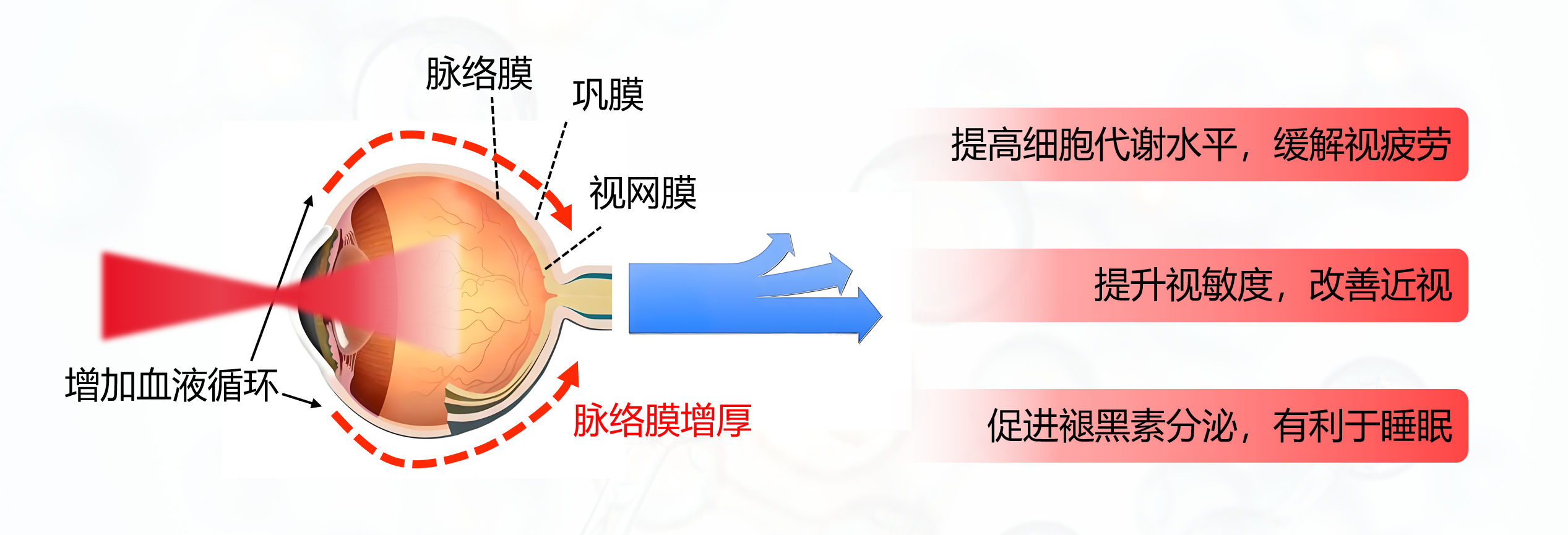

对于眼睛来说，长波长的红光折射率较低，能让光线在眼内的成像焦点后移，从而缓解晶状体的调节压力。更重要的是，它能像阳光一样作用于眼底脉络膜，促进血液循环，提高细胞代谢水平。这不仅有助于防控近视发展，还能有效缓解视疲劳，甚至促进褪黑素分泌，让你在睡前刷手机时不再那么罪恶。

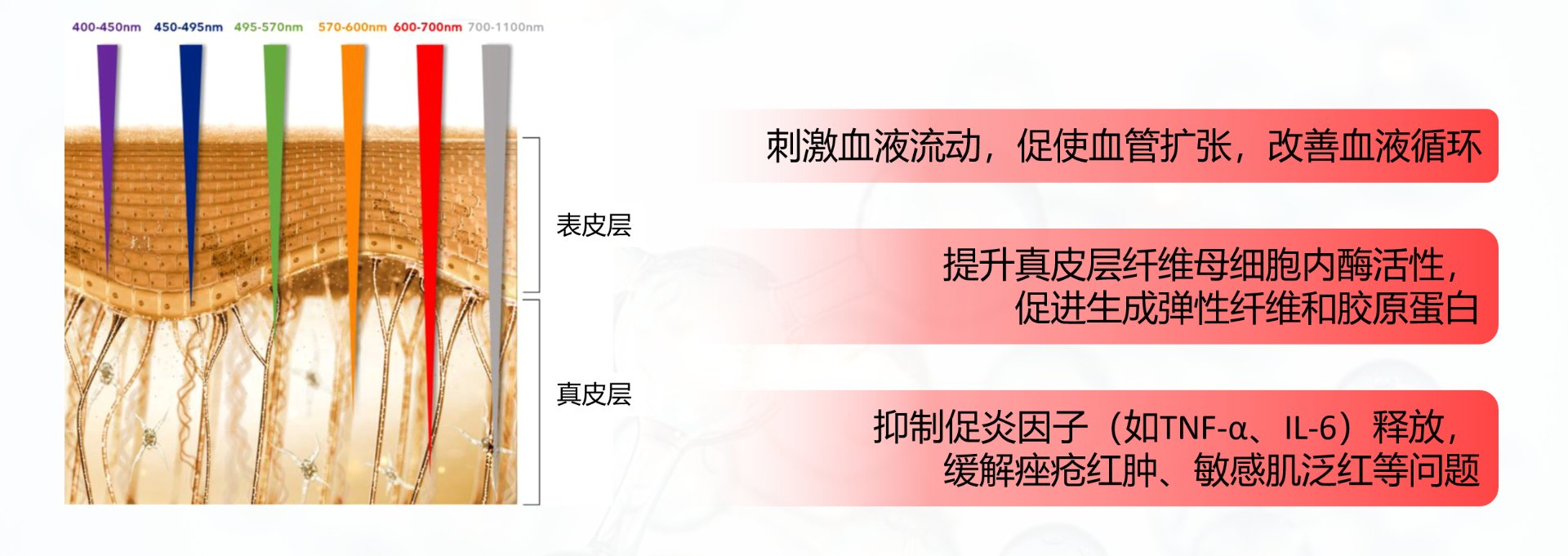

而对于爱美的你来说，这更是一重惊喜。630~680nm的红光穿透力极佳，能直达皮下组织。当细胞线粒体吸收这些能量后，会增强活性并促进胶原蛋白生成。这意味着，你在追剧、办公的同时，屏幕发出的光正在帮你抗衰老、淡皱纹，真正实现"边看屏幕边护肤"。

✦ 创维A7E Pro：把"美容院"搬进客厅

这项听起来有些科幻的技术，其实已经走进了我们的生活。在家电领域，创维的A7E Pro系列电视就是一个极佳的范例。

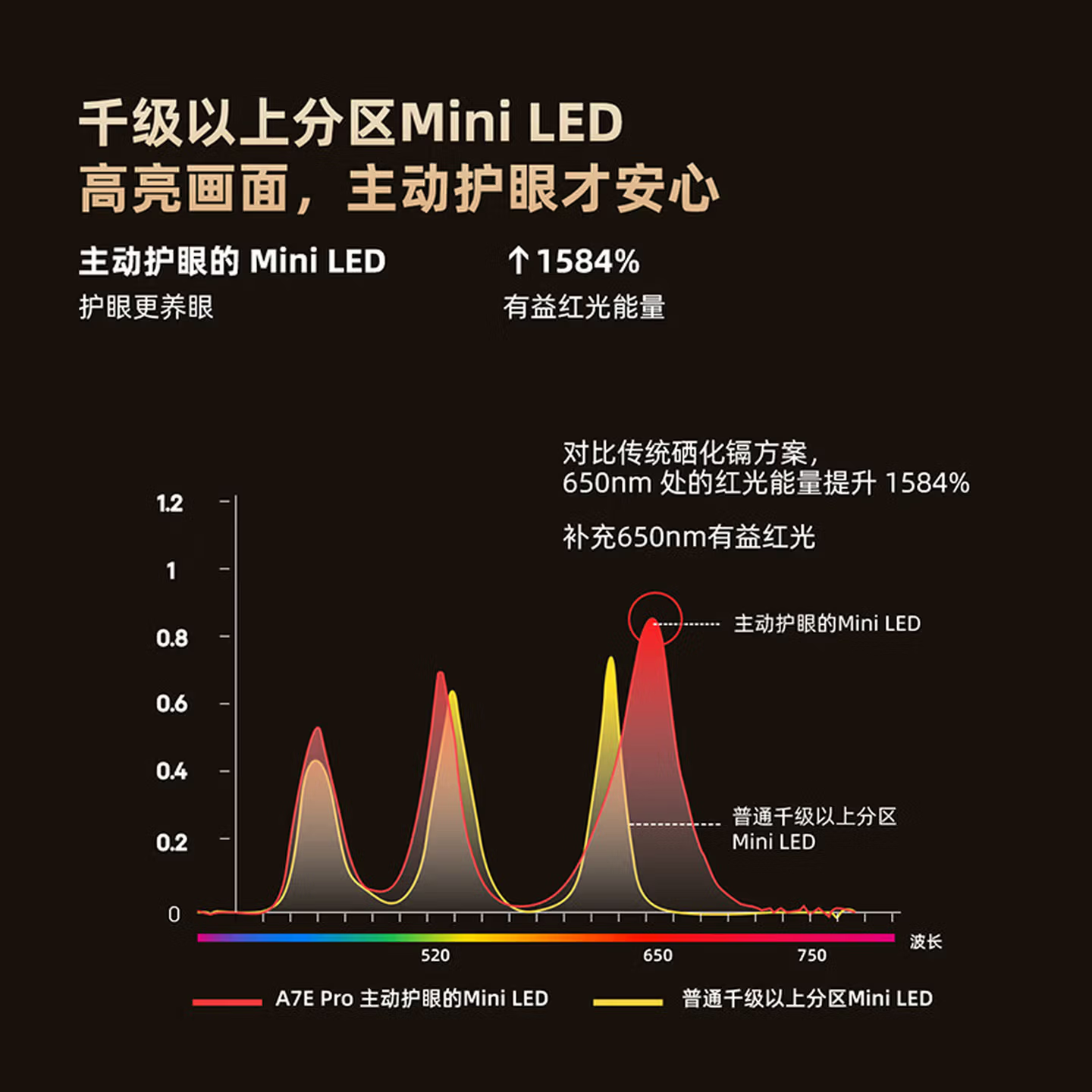

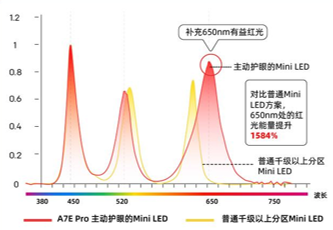

作为旗舰款产品，它没有仅仅停留在"不伤眼"的层面，而是创新性地引入了红光补充技术。通过精准输出650nm的有益红光，它成功解决了传统Mini LED电视虽然画质好但容易刺眼的痛点。经权威实验室认证，其视觉舒适度达到了极高的A+级标准。想象一下，周末窝在沙发上看一部大片，不仅画面震撼，眼睛还觉得温润舒适，甚至看完觉得皮肤都透亮了，这就是科技带来的生活质感。

✦ 从台灯到未来：红光宇宙的开启

其实，如果你细心观察，会发现红光护眼的理念已经开始渗透。目前市面上已经有不少品牌推出了红光护眼台灯，还有专门针对儿童近视防控的红光哺光仪，它们都在用光的力量守护健康。

但这仅仅是个开始。我们的愿景是将这份"光之礼物"带入生活的每一个角落。

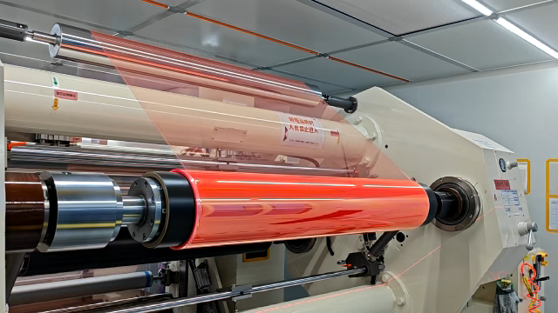

不久的将来，你会看到更多意想不到的产品面市：也许是一层贴在手机上的红光防窥膜，既保护隐私又养护双眼；也许是车里的红光车载保护膜，让长途驾驶不再疲惫；甚至是红光面罩和红光眼镜，将专业级的光疗体验随身携带。

从一块屏幕到一种生活方式，红光科技正在重新定义我们与光的连接。下一次点亮屏幕时，不妨感受一下这份来自科技的温柔呵护。

在液晶显示（LCD）的精密世界里，偏光片被誉为面板的"心脏"。它像一块精密的"光筛子"，负责过滤杂乱的自然光，只允许特定方向的光线通过，从而让我们看到色彩纯正的画面。然而，作为核心组件，偏光片本身极其娇贵——它怕水、怕热、易反光，且表面硬度低。

为了让这颗"心脏"在复杂环境下依然强劲跳动，纳米表涂技术应运而生。它不仅仅是涂一层保护膜，更是通过精密的光学设计，在偏光片表面构建出一层集防眩光、抗反射、防指纹于一体的"纳米铠甲"。

✦ 核心技术：从"物理遮挡"到"光学调控"

传统的表面处理往往依赖简单的物理粗糙度来防眩光，但这会牺牲画面的清晰度。我们的纳米表涂技术实现了两大突破：

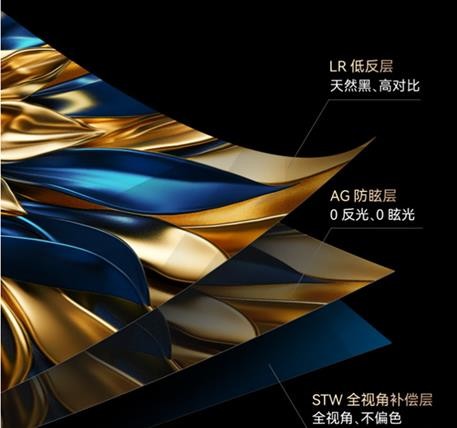

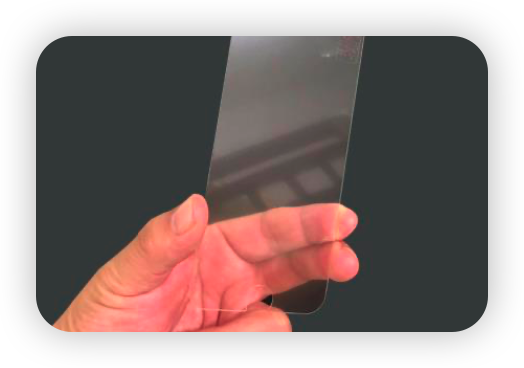

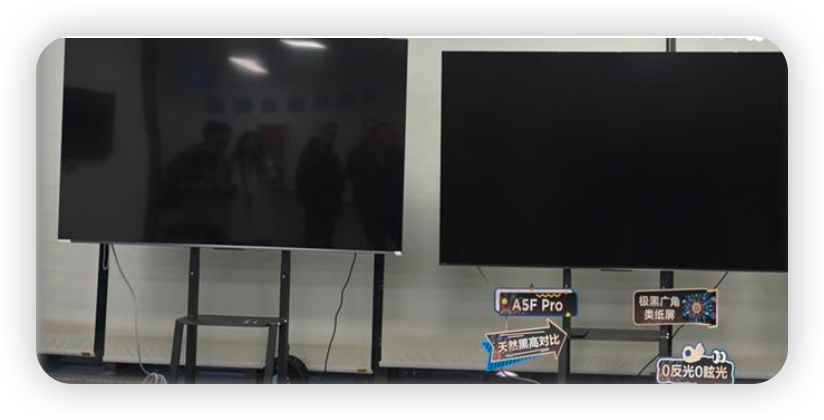

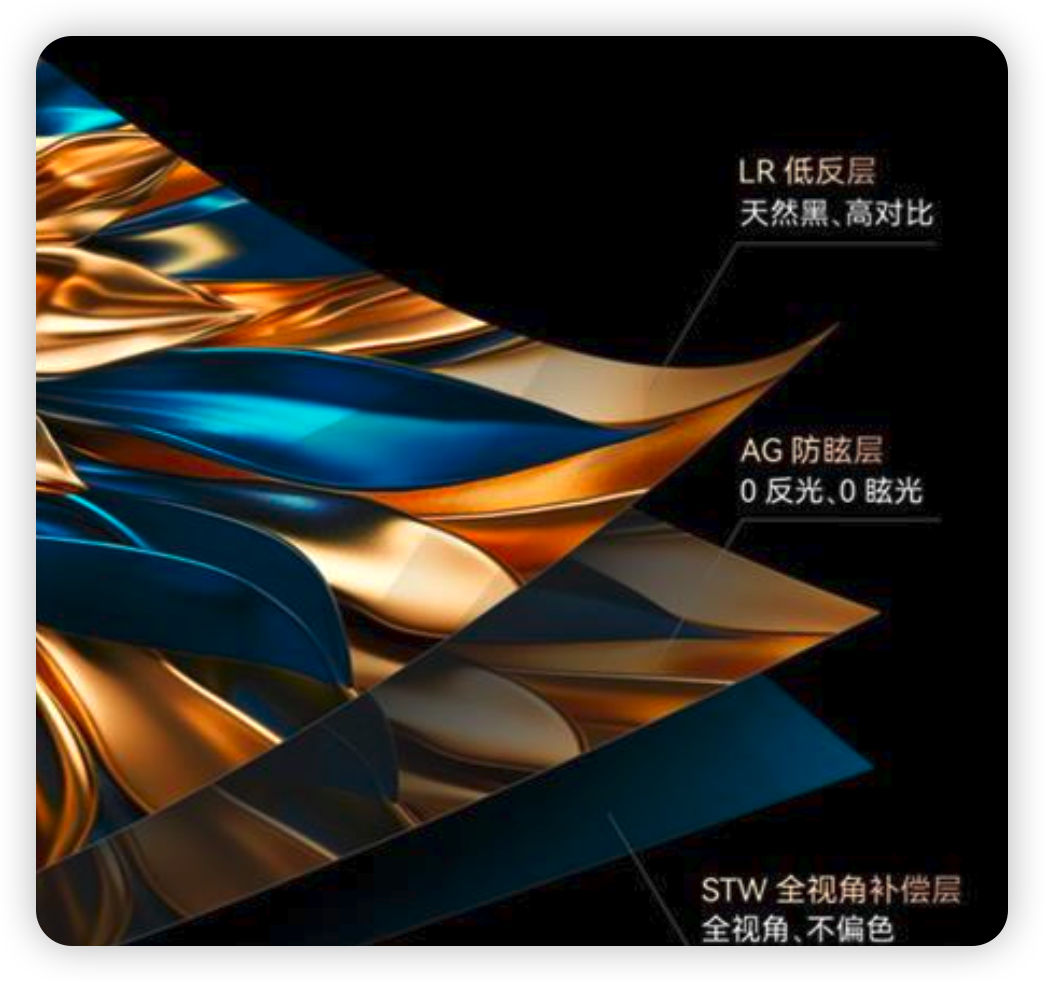

微纳结构精密调控（AG/LR）：通过特殊的涂布工艺，在偏光片表面的TAC或PMMA基材上，构建出微米级甚至纳米级的凹凸纹理或低折射率涂层。这种结构能将刺眼的镜面反射转化为柔和的漫反射（AG），或利用光的干涉相消原理抵消环境光反射（LR），实现"0反光0眩光"的同时，不损失画面的通透感。

多功能一体化集成：将防眩光、减反射、防指纹、硬化保护等多种功能集成在一张厚度仅为几十微米的薄膜上。这不仅简化了面板结构，更解决了传统多层贴合带来的良率低、成本高的问题。

✦ 场景赋能：从消费电子到智能座舱

这项技术正在重新定义不同场景下的视觉体验：

高端显示终端：针对电视、显示器等大屏设备，解决环境光干扰问题，提升对比度，让黑色更纯净，色彩更还原。

车载智能座舱：这是目前最具挑战也最具价值的领域。车载屏幕面临强阳光直射、夜间行车反光等极端工况。我们的纳米表涂技术不仅能消除强光干扰，保障驾驶安全，还能通过防爆结构设计，在意外发生时防止玻璃飞溅，成为守护乘员安全的"隐形防线"。

✦ 战略意义：打破垄断，补齐国产化最后一块拼图

长期以来，高端偏光片及其表面处理膜市场被日本企业（如DNP、TOPPAN）垄断，国产化率极低。这不仅是商业壁垒，更是供应链安全的隐患。

我们致力于攻克这一"卡脖子"环节，从基材配方到涂布设备，逐步实现核心技术的自主可控。这层看不见的纳米涂层，将继续在方寸之间施展魔法，守护我们每一次与数字世界的视觉交互。

太阳光中蕴含着巨大的能量，但传统光伏组件对光谱的利用却长期存在"错配"——晶硅电池主要高效吸收可见光，而对占太阳光谱相当比例的紫外光利用率极低。更棘手的是，紫外线能量高、破坏性强，会切断异质结电池钝化层中的化学键，造成电池内部结构缺陷，导致组件功率衰减。过去的光伏封装胶膜主要起保护和粘接作用，遇到紫外线，传统的做法是使用截止膜把它"拒之门外"，但这相当于把紫外线携带的能量也一并浪费了。

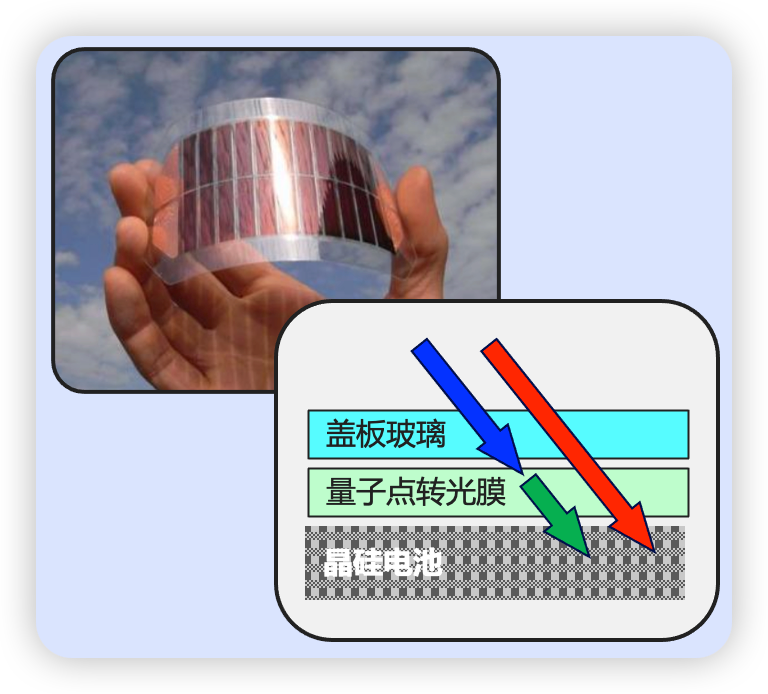

量子点改性光伏胶膜的出现，正让封装层从"被动透光"走向"主动调光"，成为提升组件功率的关键一环。量子点是一种纳米尺度的半导体材料，其神奇之处在于"量子限域效应"：通过改变其尺寸，可以精确调控其吸收和发射的光的波长。将特定设计的量子点融入光伏胶膜，就像为组件植入了一位智能的"光线调度师"。当太阳光穿过胶膜时，量子点会吸收电池难以利用的高能紫外光，通过"下转换发光"过程将其转换成电池芯片敏感且响应度高的可见光，从而拓宽了电池对太阳光谱的有效利用范围。

这项技术的精妙之处，不仅在于"增效"，更在于"保护"。量子点"吸收"并"转化"了具有破坏性的紫外光子，相当于减少了直接作用于胶膜和背板上的紫外辐射，从根本上延缓了胶膜黄变和老化，保持了组件长期的透光率。它完美解决了光伏封装中"高透"与"抗紫外衰减"难以兼得的矛盾——既拥有高透膜的高初始功率，又具备截止膜优异的抗衰减性能。对于异质结、TOPCon等N型高效电池以及钙钛矿组件而言，这种双重价值尤为突出，在实证数据中，采用优质转光膜可使组件全年发电量提升2.1%–3.4%，在低光照条件下增益更为显著。

可以预见，量子点改性胶膜等先进封装技术，将持续推动光伏电池效率逼近理论极限。对光谱的主动管理，正成为下一代高性能组件封装设计的核心思路之一。

在传统设施农业中，覆盖在大棚上的普通塑料薄膜主要承担着保温和透光的角色，但对于阳光中蕴含的丰富光谱，它几乎是一视同仁地全部放行。然而，植物对光谱的需求并非如此"博爱"——叶片中的叶绿素对红光和蓝光格外青睐，它们是驱动光合作用、促进作物生长的主力能源；而占太阳光相当比例的绿光，植物往往"视而不见"，大部分被反射或透射出去，白白浪费。更令人头疼的是，阳光中高能量的紫外光不仅不能被植物有效利用，反而会灼伤叶片、抑制生长，甚至诱发病害。

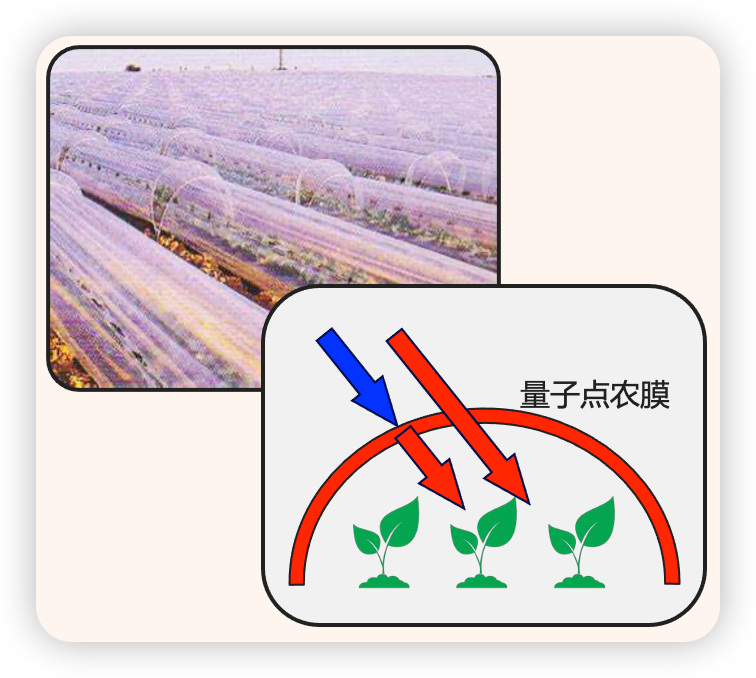

量子点转光农膜的出现，彻底改变了这种"广撒网、低效率"的光照格局。它的核心秘密藏在那些纳米级的量子点材料中。由于量子限域效应，量子点的尺寸决定了它对何种波长的光敏感。科学家通过精确调控量子点的粒径，使其能够高效吸收植物无法利用的绿光和具有破坏性的紫外光，然后以一种近乎完美的能量转换方式，将这些"废光"重新发射为植物光合作用最渴望的橙红光或远红光。这层看似普通的薄膜，就这样摇身一变，成为了一位驻扎在大棚顶部的"光谱调音师"。

这项技术为农业生产带来的价值，远比想象中更加直接和丰厚。首先是产量的显著跃升——番茄、黄瓜等茄果类蔬菜的增产幅度普遍达到10%~15%，草莓、樱桃等高附加值水果增产效果更为惊人，部分地区实测增产幅度可达20%左右。其次是品质的提升——使用转光膜种植的草莓，糖度普遍提升1~2度，果实色泽更加鲜艳均匀。第三是防护增效——通过前置吸收并转化紫外光，有效降低了强紫外线对作物叶片的灼伤风险，减少了农药喷洒次数。

量子点转光农膜的神奇之处，在于它用一种近乎优雅的方式，解决了传统农业中光能利用效率低下的顽疾。它不是简单地"加光"，而是聪明地"调光"；不是粗暴地屏蔽紫外线，而是巧妙地将其转化为有用的能量。从增产提质到减药降本，量子点转光农膜正在用实实在在的经济效益和生态效益，重新定义着温室大棚的生产力天花板。

在我们熟知的世界之外，还隐藏着一个由光谱信息构成的平行宇宙——每种物质都有其独一无二的光谱吸收或发射特征，就像人类的指纹一样具有唯一性。然而在过去，想要读取这种"物质指纹"，必须依赖庞大、昂贵且仅存于实验室的光谱仪。传统光谱仪需要衍射光栅或棱镜组件、机械扫描部件以及对InGaAs探测器的庞大冷却系统，这些复杂结构导致设备往往体积庞大、造价高昂，难以走入寻常百姓家或广阔的工业现场。

量子点微型超光谱技术的出现，彻底打破了这种物理桎梏。胶体量子点是尺寸在1~10纳米范围内的半导体纳米晶体，当其粒径小于玻尔激子半径时，会产生"量子限域效应"，使得带隙能量随粒径减小而增大。这种"尺寸带隙"调控特性，意味着科学家可以通过改变量子点的粒径，精确调控其对不同波长光的吸收能力，实现从紫外到短波红外的连续光谱响应。更为关键的是，量子点可通过旋涂、刮涂、喷墨打印等溶液加工工艺，在硅基或柔性聚合物等多种衬底上形成均匀薄膜，与标准CMOS集成电路工艺高度兼容。

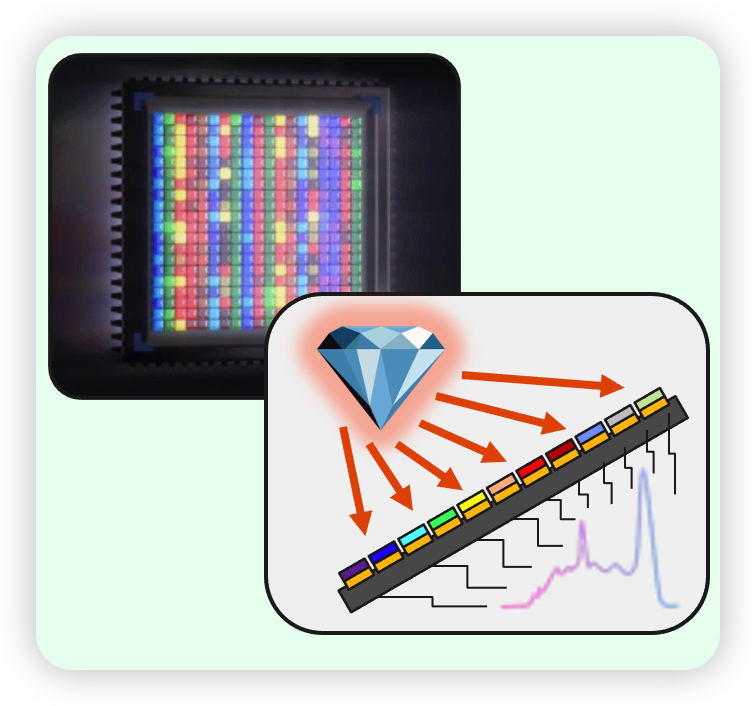

将量子点阵列与成熟的CMOS成像传感器进行跨界融合，研究人员制备出成百上千种对不同波长光具有特异性吸收的量子点薄膜，将这些不同光谱响应的"感光像素"密集排布在芯片上，构建出超微型的光谱滤光阵列。这项技术将原本需要占据整个桌面的设备缩小到了手机摄像头大小，体积缩减至传统设备的千分之一，成本也随之骤降。

微型超光谱产品的最大价值，在于它让"高精尖"的光谱分析能力真正走入了千行百业。在环保水务领域，搭载量子点光谱传感芯片的"水环境侦察兵"智慧水质监测系统已在全国20余个城市投入应用，参与长江大保护等重大工程。在医疗健康领域，有望让医疗检测集成于便携设备之中。在智能制造、智慧农业、消费电子等领域，量子点微型超光谱技术正在悄然重塑机器感知世界的方式——让万物皆可"被分析"成为现实。

我们每天睁开眼看到的世界，本质上是由无数种颜色的光编织而成的。然而，传统的光源技术——无论是白炽灯、荧光灯还是普通LED——在生成光的那一刻，始终带着难以克服的"先天不足"：普通LED白光依赖蓝色芯片激发黄色荧光粉，光谱能量集中在蓝黄两端，红光和绿光区域严重匮乏，导致色彩发灰、显色偏低；而传统半导体激光器则面临着阈值高、对温度敏感、线宽难以压窄等工程痛点。量子点光源的出现，正在从底层改写这一局面。

量子点，是粒径仅在2-10纳米范围的半导体纳米晶体。由于"量子限域效应"，它的发光波长可以由粒径精确调控——颗粒越小，发出的光越偏蓝；颗粒越大，发出的光越偏红。这种"尺寸决定颜色"的神奇特性，让量子点成为了一种近乎完美的发光材料：它能以极高的量子产率，发出色彩极度纯净、半峰宽极窄的单色光，且发光亮度高、可溶液加工、能与现有CMOS工艺兼容。

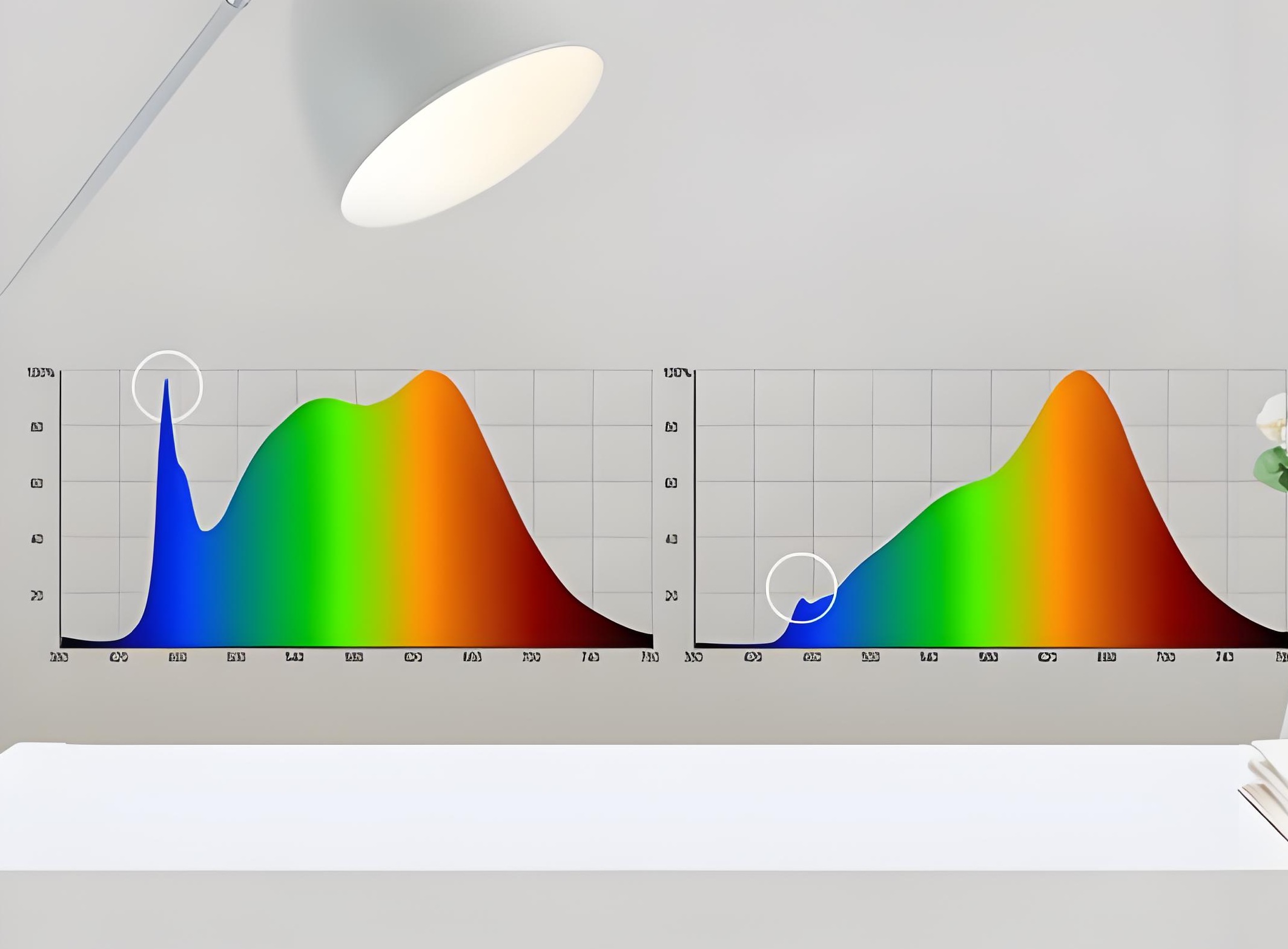

在高清显示领域，量子点光源已成为提升视觉体验的核心引擎。传统液晶显示（LCD）的色域通常只能覆盖NTSC标准下的72%左右，而采用量子点背光后，色域覆盖率可轻松突破110% NTSC。在高端照明领域，量子点光源让"全光谱健康光"从概念走向现实，显色指数接近100%，光线品质接近自然太阳光，且无有害蓝光峰值。在高速光通信与激光雷达领域，量子点激光器正成为新一代信息基础设施的"心脏"，可以在200℃的高温下正常工作，大幅降低数据中心能耗。

正如诺贝尔奖颁奖致辞中所言："我们才刚刚开始探索量子点的潜力。"量子点光源的故事，或许才刚刚翻开序章。
